Chapitre 2

Les transformations du plan

Activité 2 - Eléments caractéristiques des transformations

a)

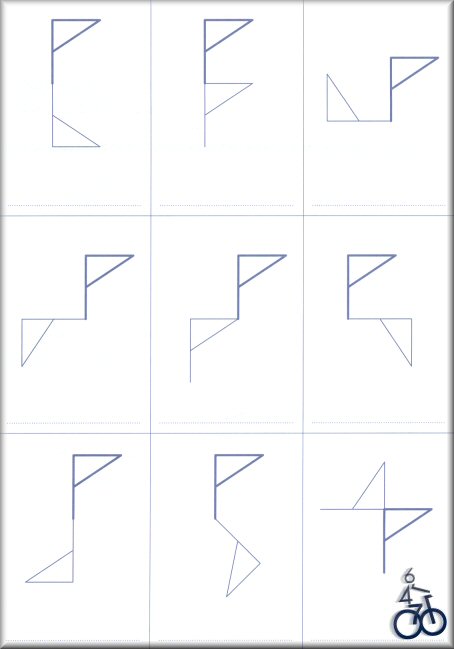

Dans chaque cas, détermine la transformation du plan qui applique la figure en trait gras sur l'autre. Pour chaque transformation, précise son élément caractéristique.

exercice a1

exercice a2
exercice a3
exercice a4
exercice a5
exercice a6
exercice a7
exercice a8
exercice a9

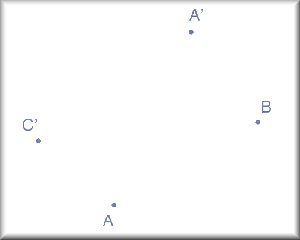

b) A' est l'image de A par la symétrie orthogonale d'axe d ; B et C' sont deux autres points du plan.



-
Retrouve l'axe d.

Explique ta construction.

.......................................................................................

.......................................................................................

.......................................................................................

-
Construis B', l'image de B par Sd.
-
Construis C, l'image de C' par Sd.

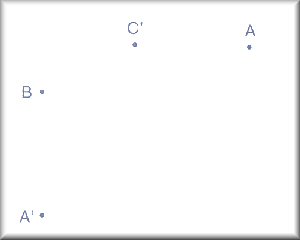

c) A' est l'image de A par la symétrie centrale de centre O ; B et C' sont deux autres points du plan.



-
Retrouve le centre O.

Explique ta construction.

.......................................................................................

.......................................................................................

.......................................................................................

-
Construis B', l'image de B par SO.
-
Construis C, l'image de C' par SO.

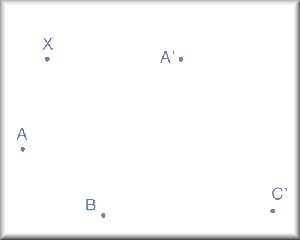

d) A' est l'image de A par la translation qui applique X sur Y ; B et C' sont deux autres points du plan.



-

Explique ta construction.

.......................................................................................

.......................................................................................

.......................................................................................

-
-

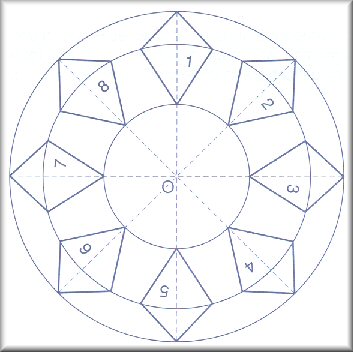

e) Au cours de dessin, les élèves ont réalisé des motifs décoratifs des tinés à la fabrication d'écussons. Voici un de ces motifs.



Détermine les transformations du plan qui appliquent ;
- la figure 1 sur la figure 2 :
  ................................................................................................
................................................................................................
................................................................................................
- la figure 1 sur la figure 3 :
  ................................................................................................
................................................................................................
................................................................................................
- la figure 2 sur la figure 6 :
  ................................................................................................
................................................................................................
................................................................................................
- la figure 3 sur la figure 1 :
  ................................................................................................
................................................................................................
................................................................................................
- la figure 4 sur la figure 7 :
  ................................................................................................
................................................................................................
................................................................................................
- la figure 8 sur la figure 8 :
  ................................................................................................
................................................................................................
................................................................................................
